Como medir frecuencia en el osciloscopio

Es esta sección te ayudaremos a comprender
como puedes calcular la frecuencia utilizando el osciloscopio.

Un osciloscopio es un instrumento de medición electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo. Es muy usado en electrónica de señal, frecuentemente junto a un analizador de espectro.


Aquí la formula:


1/(NºC (Time/div))

Donde
 NºC = número de cuadros
Time/div = intervalo de tiempo

Para poder realizar un buen calculo de frecuencia debemos seguir una serie de pasos sencillos:

1.Debemos verificar el numero de cuadros que posee el ciclo de onda :


La linea roja es un ciclo de la onda
La linea azul pasa por 6 cuadros; entonces esos son los cuadros que utilizaremos para el calculo.


2.Verificamos el intervalo de tiempo; el time/division:


en nuestro caso el osciloscopio nos muestra el dato del time/division
pueden a ver casos en el cual el osciloscopio no nos mostrara este dato pero hay una perilla que tiene ese nombre y ahí se se tomara.


3.Luego debemos obtener el periodo; que es el  producto de los datos anteriores:




4.Y como ultimo paso debemos obtener la frecuencia que resulta de dividir 1 entre el producto que nos dio en la operación anterior:





A continuación les dejo unos ejemplos:
Ejemplo 1 :


Aquí tenemos una señal tipo sinusoidal

Número de cuadros : 2.6
Valor del time/div : 200µ
Periodo T = 2.6 *  200µ
T= 520µ
Frecuencia = 1/520µ
Frecuencia = 1.92 KHz



Ejemplo 2 :

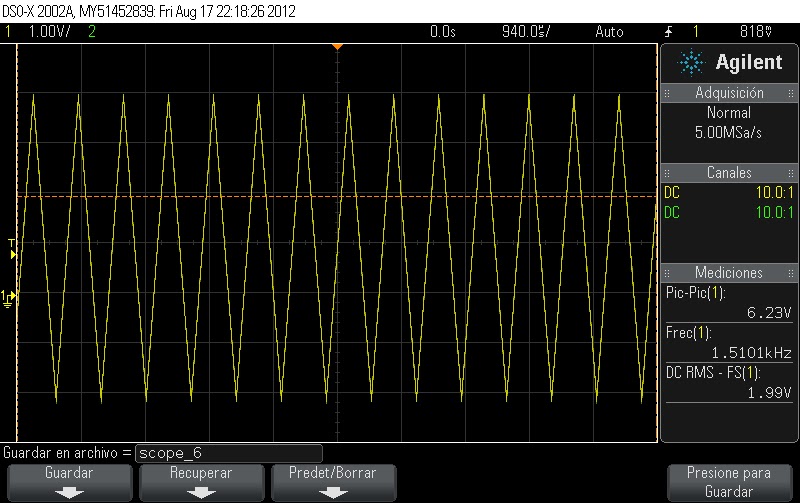

Aquí tenemos una señal tipo diente de sierra .


Número de cuadros : 0.8
Valor del time/div : 940µ
Periodo T = 0.8 *  940µ
T= 752µ
Frecuencia = 1/752µ
Frecuencia = 1.32 KHz


Ejemplo 3 :



Aquí tenemos una señal tipo diente se sierra .


Número de cuadros : 3
Valor del time/div : 230µ
Periodo T = 3 *  230µ
T= 690µ
Frecuencia = 1/690µ
Frecuencia = 1.44 KHz


Ejemplo 4 :

Aquí tenemos una señal tipo cuadrada .


Número de cuadros : 4
Valor del time/div : 13.60µ
Periodo T = 4 *  13.60µ
T= 54.4µ
Frecuencia = 1/54.4µ
Frecuencia = 18.38 KHz




Espero te alla servido esta pequeña introducción de como calcular la frecuencia en el osciloscopio
